Классификация арматурного проката
Арматурный прокат разделяют по нескольким признакам: классу прочности, типу профиля, способу производства и условиям применения. Класс прочности обозначает нормируемые значения предела текучести и временного сопротивления, которые устанавливаются техническими условиями на продукцию. Диаметр стержней, шаг и высота поперечных ребер, а также химический состав стали определяют поведение проката в бетонной конструкции. Сведения о действующих обозначениях классов и применении арматуры в строительных конструкциях можно уточнить в разделе Арматура. Основой классификации служит способность стали выдерживать растягивающие напряжения, поскольку именно растяжение воспринимается арматурой в изгибаемых и растянутых железобетонных элементах.
Типы профиля и маркировка
Профиль арматурного проката бывает гладким и периодическим. Гладкий профиль представляет собой стержень круглого сечения с одинаковым диаметром по длине. Он применяется преимущественно как монтажная и конструктивная арматура, поскольку сцепление с бетоном у него ниже, чем у рифленого проката. Периодический профиль имеет поперечные и продольные ребра. Высота, шаг и угол наклона ребер нормируются, так как эти параметры напрямую влияют на силу сцепления с бетоном и на распределение усилий в зоне анкеровки.
Маркировка наносится на поверхность стержня или приводится на бирке партии. Она включает класс прочности, диаметр, номер плавки и обозначение изготовителя. Буквенно-цифровое обозначение класса позволяет определить предел текучести без дополнительных испытаний. Например, класс с нормируемым пределом текучести 500 МПа обозначается соответствующей цифровой меткой, а символы производителя фиксируются в документации на партию. Единая система маркировки обеспечивает прослеживаемость проката от плавки до монтажа.
Горячекатаный и холоднодеформированный прокат
Горячекатаный прокат получают прокаткой нагретой заготовки при температуре около 1100–1200 °C. После охлаждения на воздухе сталь сохраняет сравнительно высокую пластичность и умеренную прочность. Такой прокат чаще используют в несущих конструкциях, где требуется вязкость и устойчивость к динамическим нагрузкам. Холоднодеформированную арматуру получают волочением или прокаткой при температуре ниже температуры рекристаллизации. Холодная пластическая деформация повышает предел текучести, но снижает относительное удлинение. Поэтому холоднодеформированные стержни имеют более точный диаметр и повышенную прочность, однако их пластичность ниже.
Механические характеристики и свариваемость
Основные контролируемые характеристики арматурной стали включают предел текучести, временное сопротивление, относительное удлинение, ударную вязкость и химический состав. Эти показатели определяют расчетное сопротивление стали, которое используется при проектировании железобетонных элементов. Характеристики измеряются на образцах, отобранных от каждой партии, в соответствии с нормированными методиками испытаний.
Прочность, пластичность и хладостойкость
Предел текучести — это напряжение, при котором начинается заметная пластическая деформация стали. Временное сопротивление — максимальное напряжение, которое образец выдерживает до разрушения. Разница между временным сопротивлением и пределом текучести указывает на способность стали перераспределять усилия без хрупкого обрыва. Относительное удлинение измеряется в процентах на базе образца и характеризует пластичность материала. Хладостойкость оценивают по ударной вязкости при отрицательных температурах, например при минус 20 °C или минус 40 °C. Чем ниже температура испытаний и чем выше требуемая ударная вязкость, тем меньше допустимое содержание вредных примесей в стали.
Оценка свариваемости по химическому составу
Свариваемость арматурной стали определяется прежде всего химическим составом, особенно содержанием углерода и легирующих элементов. Для оценки используют углеродный эквивалент, который рассчитывают по формуле CE = C + Mn/6 + (Cr + Mo + V)/5 + (Cu + Ni)/15. При значении углеродного эквивалента выше 0,45 % риск образования холодных трещин в зоне сварного шва возрастает. Для сварных соединений подбирают режимы сварки, включая предварительный подогрев и контроль скорости охлаждения. Термический цикл сварки изменяет структуру металла в околошовной зоне, поэтому не каждый класс арматурной стали допускается соединять дуговой сваркой без дополнительных ограничений.
Применение в железобетонных конструкциях
Арматурный прокат в железобетоне выполняет разные функции: воспринимает растягивающие усилия, ограничивает ширину раскрытия трещин, перераспределяет локальные напряжения и повышает прочность сжатых элементов. Подбор диаметра, шага стержней и класса стали выполняется расчетом с учетом действующих нагрузок и требований к трещиностойкости.
Рабочая и конструктивная арматура
Рабочая арматура воспринимает основные расчетные усилия. В плитах она укладывается в растянутой зоне, в балках — вдоль нижней или верхней грани в зависимости от эпюры моментов. Конструктивная арматура не рассчитывается на главные усилия, но распределяет усадку, температурные деформации и местные нагрузки. Гладкие стержни чаще используют для хомутов, монтажных каркасов и вспомогательных элементов. Периодический профиль применяют в рабочих стержнях, где важно надежное сцепление с бетоном при выдергивании.
Анкеровка, нахлест и защитный слой
Анкеровка обеспечивает передачу усилия от арматуры к бетону на длине заделки. Длина анкеровки зависит от диаметра стержня, класса бетона, класса стали и профиля поверхности. Для рифленых стержней требуемая длина заделки меньше, чем для гладких, при одинаковых внешних условиях. Соединение внахлест без сварки допускается при достаточном расстоянии между осями стыкуемых стержней и соблюдении нормативной длины перепуска. Защитный слой бетона предохраняет арматуру от коррозии и обеспечивает совместную работу стали с бетоном. Минимальная толщина защитного слоя для плит и стен обычно составляет от 15 до 30 мм, для фундаментных элементов — больше, в зависимости от условий эксплуатации и агрессивности среды.
Контроль качества и входная приемка
Приемка арматурного проката включает проверку сопроводительных документов, измерение геометрических параметров, контроль маркировки и проведение механических испытаний. Каждая партия должна сопровождаться документом о качестве с указанием номера плавки, класса стали, химического состава и результатов испытаний. Допуск по массе и диаметру проверяется выборочно от прутков, отобранных из разных мест партии.
Испытания механических свойств
Механические испытания включают растяжение, изгиб в холодном состоянии и испытание на ударный изгиб для арматуры, предназначенной для конструкций с отрицательными температурами. При испытании на растяжение определяют предел текучести, временное сопротивление и относительное удлинение. Испытание на изгиб выполняют вокруг оправки заданного диаметра на угол 90 или 180 градусов. Трещины, надрывы или излом на внешней поверхности образца не допускаются. Для сварных соединений дополнительно проводят контроль прочности шва и сплошности металла.

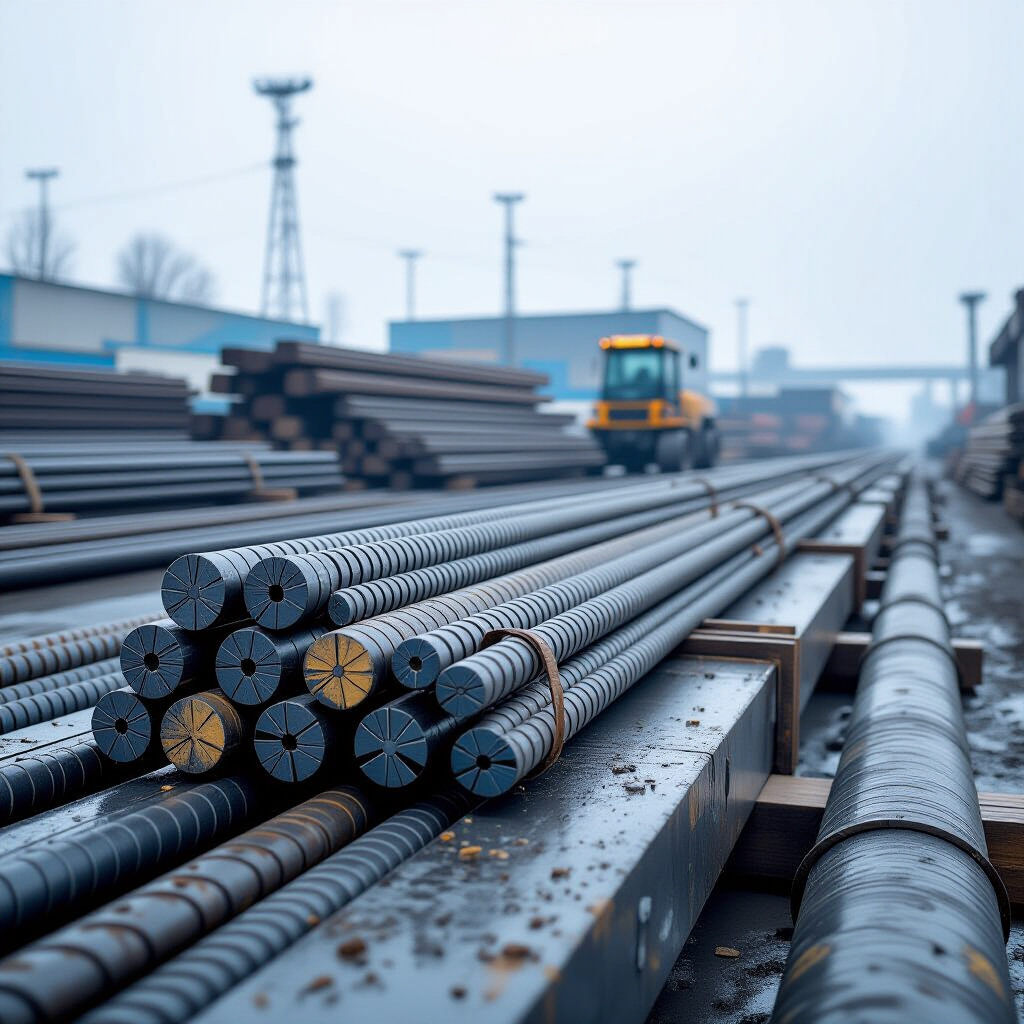

Требования к хранению и транспортировке
Арматурный прокат хранят в штабелях на подкладках, исключающих контакт с грунтом и скопление влаги. Партии размещают по классам, диаметрам и номерам плавок так, чтобы обеспечивался свободный доступ для осмотра и отбора образцов. Защита от атмосферных осадков обязательна для длительного хранения, поскольку поверхностная коррозия изменяет массу погонного метра и ухудшает сцепление с бетоном. При транспортировке стержни закрепляют с опиранием на деревянные прокладки, чтобы исключить изгиб и остаточные деформации. Погрузка и разгрузка прутков волоком допускается только с применением мягких строп или траверс, не повреждающих профиль.
